IPv6实验

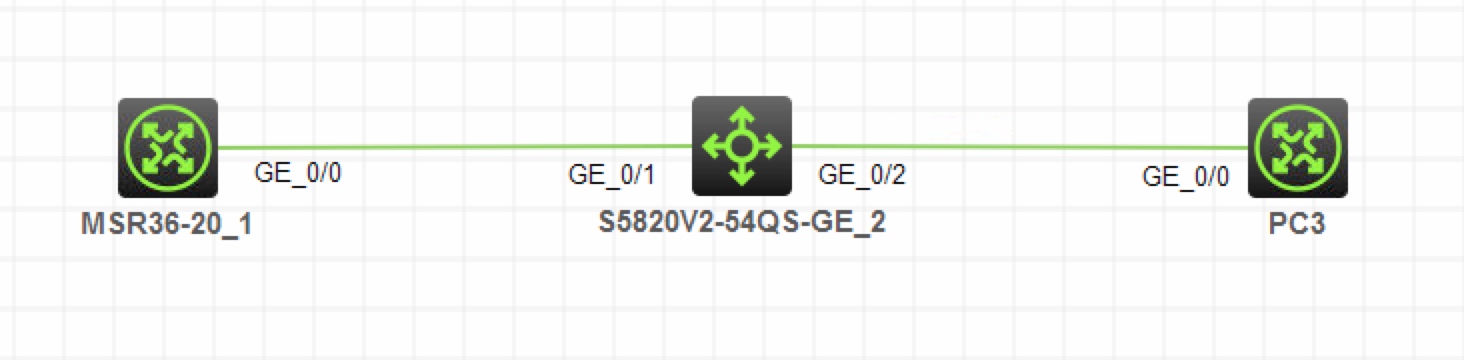

实验拓扑

图1-1

基于模拟器自身原因，本实验PC3使用路由器模拟

注：如无特别说明，描述中的R1或SW1对应拓扑中设备名称末尾数字为1的设备，R2或SW2对应拓扑中设备名称末尾数字为2的设备，以此类推

实验需求

在R1和PC3上开启IPv6链路本地地址自动生成，测试是否能够使用链路本地地址互通
为R1配置全球单播地址2001::1/64，使PC3能够自动生成与R1同一网段的IPv6地址
测试R1和PC3是否能够使用全球单播地址互通

实验解法

在R1和PC3上开启IPv6链路本地地址自动生成，测试是否能够使用链路本地地址互通

分析：路由器需要手动开启链路本地地址自动生成，该功能PC默认会开启。但由于这里使用路由器来模拟PC3，所以PC上也需要开启

步骤1：在R1的g0/0接口上开启IPv6链路本地地址自动生成

[R1]interface g0/0
[R1-GigabitEthernet0/0]ipv6 address auto

步骤2：在R1上查看g0/0接口的IPv6信息，发现已经生成了前缀为FE80的IPv6地址，该地址属于链路本地地址

[R1]display ipv6 interface g0/0
GigabitEthernet0/0 current state: UP
Line protocol current state: UP
IPv6 is enabled, link-local address is FE80::7C9F:E8FF:FE51:105
No global unicast address configured
……

步骤3：PC3上开启IPv6链路本地地址自动生成和查看地址命令和R1一致，此处省略

步骤4：在PC3上Ping R1的IPv6链路本地地址，发现可以Ping通

注意：在路由器上Ping ipv6链路本地地址，需要指定出接口

[PC3]ping ipv6 -i g0/0 FE80::7C9F:E8FF:FE51:105
Ping6(56 data bytes) FE80::824C:A1FF:FE05:305 --> FE80::7C9F:E8FF:FE51:105, press CTRL_C to break
56 bytes from FE80::7C9F:E8FF:FE51:105, icmp_seq=0 hlim=64 time=160.000 ms
56 bytes from FE80::7C9F:E8FF:FE51:105, icmp_seq=1 hlim=64 time=29.000 ms
56 bytes from FE80::7C9F:E8FF:FE51:105, icmp_seq=2 hlim=64 time=80.000 ms
56 bytes from FE80::7C9F:E8FF:FE51:105, icmp_seq=3 hlim=64 time=39.000 ms
56 bytes from FE80::7C9F:E8FF:FE51:105, icmp_seq=4 hlim=64 time=20.000 ms

为R1配置全球单播地址2001::1/64，使PC3能够自动生成与R1同一网段的IPv6地址

分析：IPv6全球单播地址的自动生成不需要依靠DHCP服务，只需要网段内的路由器具有全球单播地址，并且解除RA消息抑制即可

步骤1：在R1的g0/0接口上配置IPv6全球单播地址2001::/64，并解除RA消息抑制
```
[R1]interface g0/0
[R1-GigabitEthernet0/0]ipv6 address 2001::1 64
[R1-GigabitEthernet0/0]undo ipv6 nd ra halt
```
步骤2：在PC3上查看结果
```
[PC3]display ipv6 interface g0/0
GigabitEthernet0/0 current state: UP
Line protocol current state: UP
IPv6 is enabled, link-local address is FE80::824C:A1FF:FE05:305
　Global unicast address(es):
　　2001::824C:A1FF:FE05:305, subnet is 2001::/64 [AUTOCFG]
```
分析：PC3上已经自动生成了2001::/64网段的IPv6全球单播地址，而且链路本地地址也继续存在，用于网段内部通讯

测试R1和PC3是否能够使用全球单播地址互通

步骤1：在PC3上Ping R1的IPv6全球单播地址，发现可以Ping通

[PC3]Ping ipv6 2001::1
Ping6(56 data bytes) 2001::824C:A1FF:FE05:305 --> 2001::1, press CTRL_C to break
56 bytes from 2001::1, icmp_seq=0 hlim=64 time=70.000 ms
56 bytes from 2001::1, icmp_seq=1 hlim=64 time=14.000 ms
56 bytes from 2001::1, icmp_seq=2 hlim=64 time=25.000 ms
56 bytes from 2001::1, icmp_seq=3 hlim=64 time=17.000 ms
56 bytes from 2001::1, icmp_seq=4 hlim=64 time=20.000 ms
