单臂路由实验

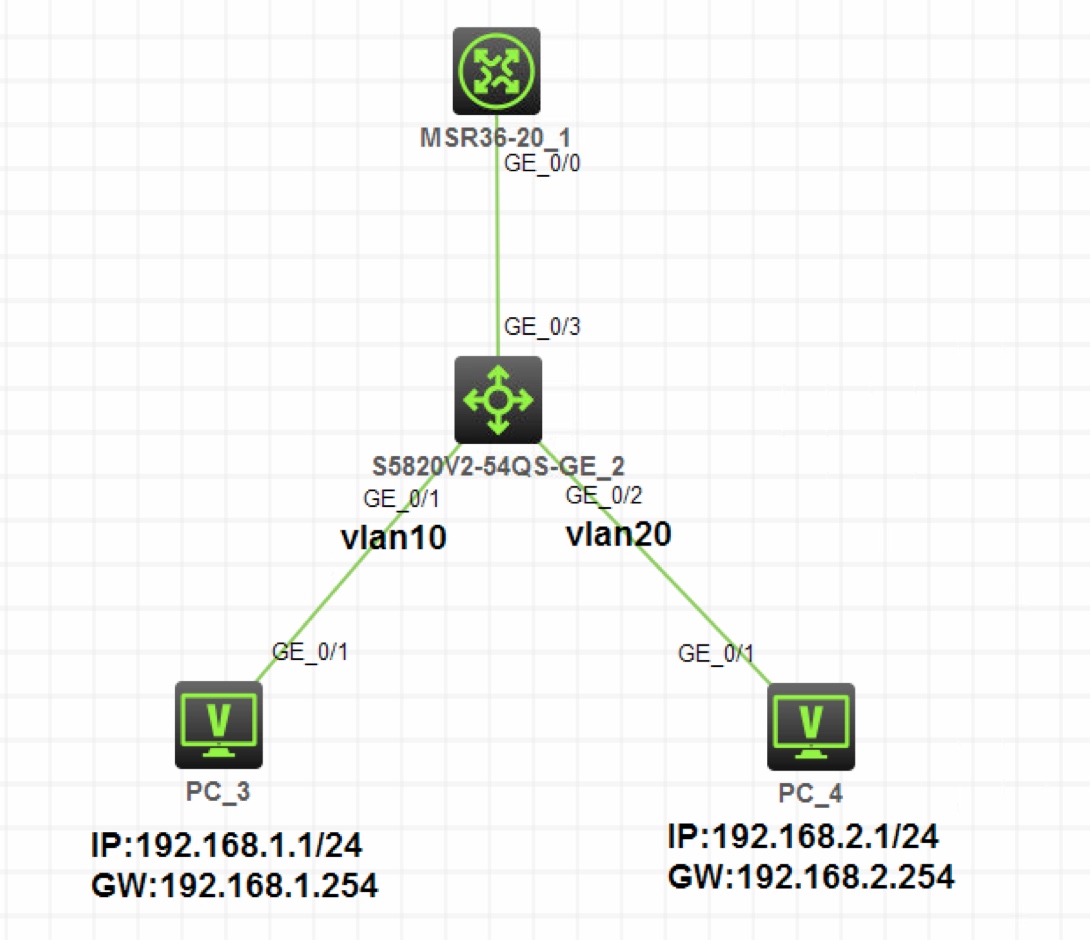

实验拓扑

图1-1

注：如无特别说明，描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备，R2 或 SW2 对应拓扑中设备名称末尾数字为 2 的设备，以此类推

实验需求

  1. 按照图示为 PC3 和 PC4 配置 IP 地址和网关
  2. PC3 属于 Vlan10，PC4 属于 Vlan20，配置单臂路由实现 Vlan10 和 Vlan20 三层互通
  3. PC3 和 PC4 可以互通

实验解法

  1. PC 配置 IP 地址部分略

  2. PC3 属于 Vlan10，PC4 属于 Vlan20，配置单臂路由实现 Vlan10 和 Vlan20 三层互通

    分析：用单臂路由实现 Vlan 间三层互通，需要把 SW2 连接 R1 的接口配置为 Trunk，并允许 Vlan10 和 Vlan20 通过
    　　R1 连接 SW2 的接口上要开启子接口，分别作为 Vlan10 和 Vlan20 的网关。这里规划 g0/0.1 子接口作为 Vlan10 的网关，IP 地址就是192.168.1.254/24，g0/0.2 子接口作为 Vlan20 的网关，IP 地址就是192.168.2.254/24
    　　R1 的子接口上为了能够识别 SW2 的 Trunk 端口发送的 802.1Q 帧，还需要开启 dot1q 识别并绑定相应 Vlan。根据上述分析，g0/0.1 子接口绑定 Vlan10，g0/0.2 子接口绑定 Vlan20
    步骤 1：在 SW2 上创建 Vlan10 和 Vlan20，并把 g1/0/1 接口加入 Vlan10，把 g1/0/2 接口加入 Vlan20

    [SW2]vlan 10
[SW2-vlan10]port g1/0/1
[SW2-vlan10]vlan 20
[SW2-vlan20]port g1/0/2

    步骤 2：把 SW2 的 g1/0/3 接口配置为 Trunk，并允许 Vlan10 和 Vlan20 通过

    [SW2]interface g1/0/3
[SW2-GigabitEthernet1/0/3]port link-type trunk
[SW2-GigabitEthernet1/0/3]port trunk permit vlan 10 20

    步骤 3：在 R1 上创建子接口 g0/0.1，开启 dot1q 识别，绑定到 Vlan10，并配置 IP 地址 192.168.1.254/24

    [R1]interface g0/0.1
[R1-GigabitEthernet0/0.1]vlan-type dot1q vid 10
[R1-GigabitEthernet0/0.1]ip address 192.168.1.254 24

    步骤 4：在 R1 上创建子接口 0/0.2，开启 dot1q 识别，绑定到 Vlan20，并配置 IP 地址192.168.2.254/24

    [R1]interface g0/0.2
[R1-GigabitEthernet0/0.2]vlan-type dot1q vid 20
[R1-GigabitEthernet0/0.2]ip address 192.168.2.254 24

    分析：配置结束后，在 R1 上查看路由表，会发现已经产生了到达192.168.1.0/24网段和192.168.2.0/24网段的直连路由，出接口分别指向各自子接口，证明路由器已经可以对 Vlan10 和 Vlan20 间的数据进行三层转发了

    [R1]display ip routing-table

Destination/Mask   Proto   Pre Cost        NextHop         Interface
……
192.168.1.0/24     Direct  0   0           192.168.1.254   GE0/0.1
……
192.168.2.0/24     Direct  0   0           192.168.2.254   GE0/0.2
……

  3. 测试在 PC3 上 Ping PC4 ，可以 Ping 通 PC4

    <H3C>ping 192.168.2.1
Ping 192.168.2.1 (192.168.2.1): 56 data bytes, press CTRL_C to break
56 bytes from 192.168.2.1: icmp_seq=0 ttl=254 time=36.000 ms
56 bytes from 192.168.2.1: icmp_seq=1 ttl=254 time=25.000 ms
56 bytes from 192.168.2.1: icmp_seq=2 ttl=254 time=27.000 ms
56 bytes from 192.168.2.1: icmp_seq=3 ttl=254 time=29.000 ms
56 bytes from 192.168.2.1: icmp_seq=4 ttl=254 time=39.000 ms
