DHCP中继实验

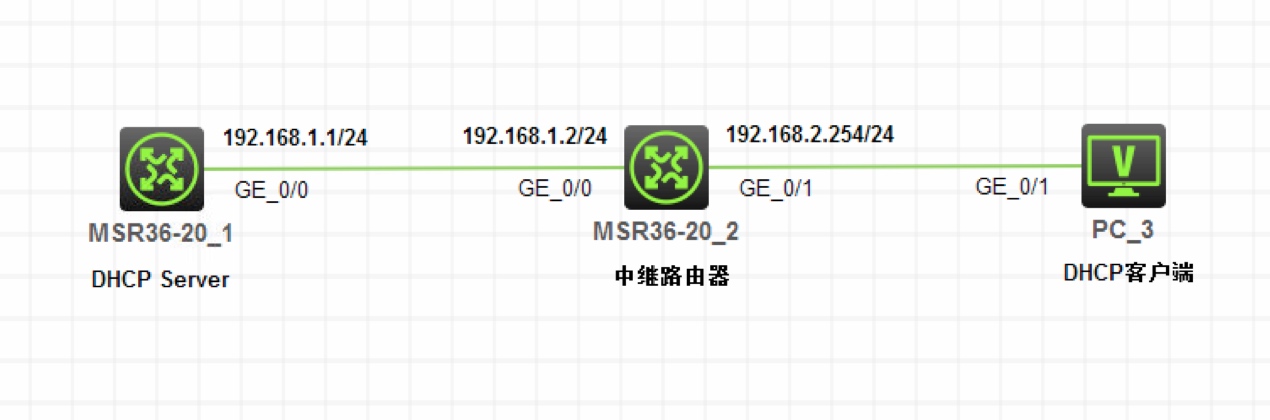

实验拓扑

图1-1

注：如无特别说明，描述中的R1或SW1对应拓扑中设备名称末尾数字为1的设备，R2或SW2对应拓扑中设备名称末尾数字为2的设备，以此类推

实验需求

按照图示配置IP地址
配置R1为DHCP服务器，能够跨网段为192.168.2.0/24网段自动分配IP地址。要求分配DNS地址为202.103.24.68和202.103.0.117
PC3获取IP地址后，能够访问到192.168.1.1

实验解法

配置IP地址部分略
配置R1为DHCP服务器，能够跨网段为192.168.2.0/24网段自动分配IP地址

分析：默认情况下，DHCP只能为和本机处于同一网段的客户端分配IP地址。现在要求跨网段分配IP地址，就需要配置DHCP中继来实现
　　在R1上创建的地址池必须要宣告192.168.2.0/24网段。DHCP分配的网关地址应该是192.168.2.0/24网段的真实网关，根据拓扑得知，网关就是R2的g0/1接口，IP地址为192.168.2.254
　　DHCP的IP地址请求和应答报文都是广播形式发送，默认情况下，是无法穿越路由器的，所以需要在R2上开启DHCP中继功能，使DHCP报文能够跨网段转发
　　另外，192.168.2.0/24网段对R1来说，是非直连网段，要使R1和PC3连通，R1上必须具有到达192.168.2.0/24网段的路由信息

步骤1：在R1上开启DHCP功能，并创建1号DHCP地址池，宣告网段192.168.2.0/24，网关为192.168.2.254，DNS为202.103.24.68和202.103.0.117
```
[R1]dhcp enable
[R1]dhcp server ip-pool 1
[R1-dhcp-pool-1]network 192.168.2.0 mask 255.255.255.0
[R1-dhcp-pool-1]gateway-list 192.168.2.254
[R1-dhcp-pool-1]dns-list 202.103.24.68 202.103.0.117
```
步骤2:在R2上开启DHCP功能，并在连接客户端的接口（g0/1）上开启DHCP中继功能，并指定DHCP服务器的IP地址
```
[R2]dhcp enable
[R2]interface g0/1
[R2-GigabitEthernet0/1]dhcp select relay
[R2-GigabitEthernet0/1]dhcp relay server-address 192.168.1.1
```
步骤3：在R1上配置默认路由，使R1的DHCP协议报文能够到达PC3
```
[R1]ip route-static 0.0.0.0 0 192.168.1.2
```

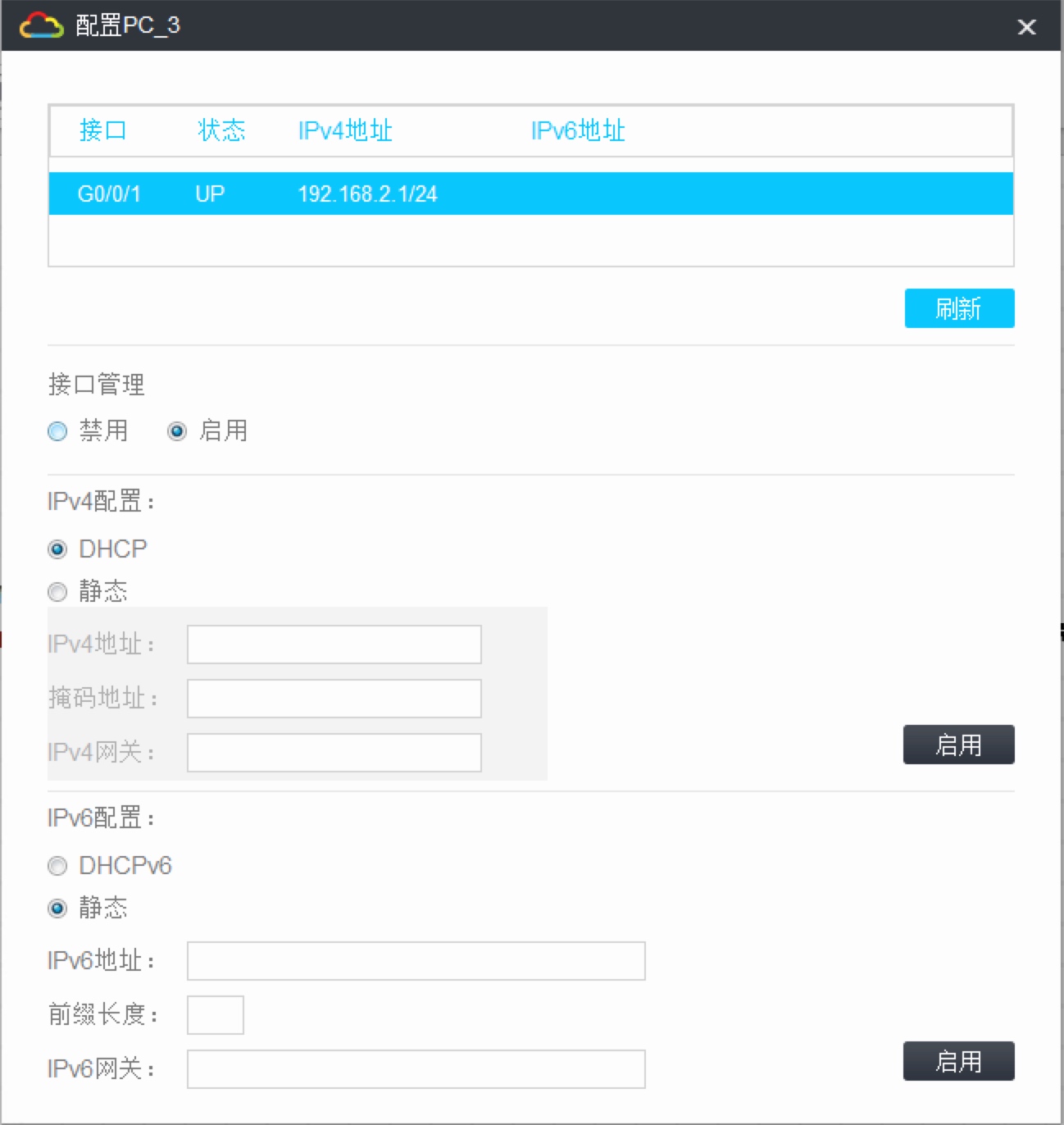

步骤4：把PC3的IP地址模式设置为自动获取，发现可以获取到192.168.2.0/24网段的IP地址，如图1-2所示

图1-2

在PC3上Ping 192.168.1.1，确认可以Ping通

<H3C>ping 192.168.1.1
Ping 192.168.1.1 (192.168.1.1): 56 data bytes, press CTRL_C to break
56 bytes from 192.168.1.1: icmp_seq=0 ttl=254 time=22.000 ms
56 bytes from 192.168.1.1: icmp_seq=1 ttl=254 time=51.000 ms
56 bytes from 192.168.1.1: icmp_seq=2 ttl=254 time=21.000 ms
56 bytes from 192.168.1.1: icmp_seq=3 ttl=254 time=43.000 ms
56 bytes from 192.168.1.1: icmp_seq=4 ttl=254 time=34.000 ms
