DHCP实验

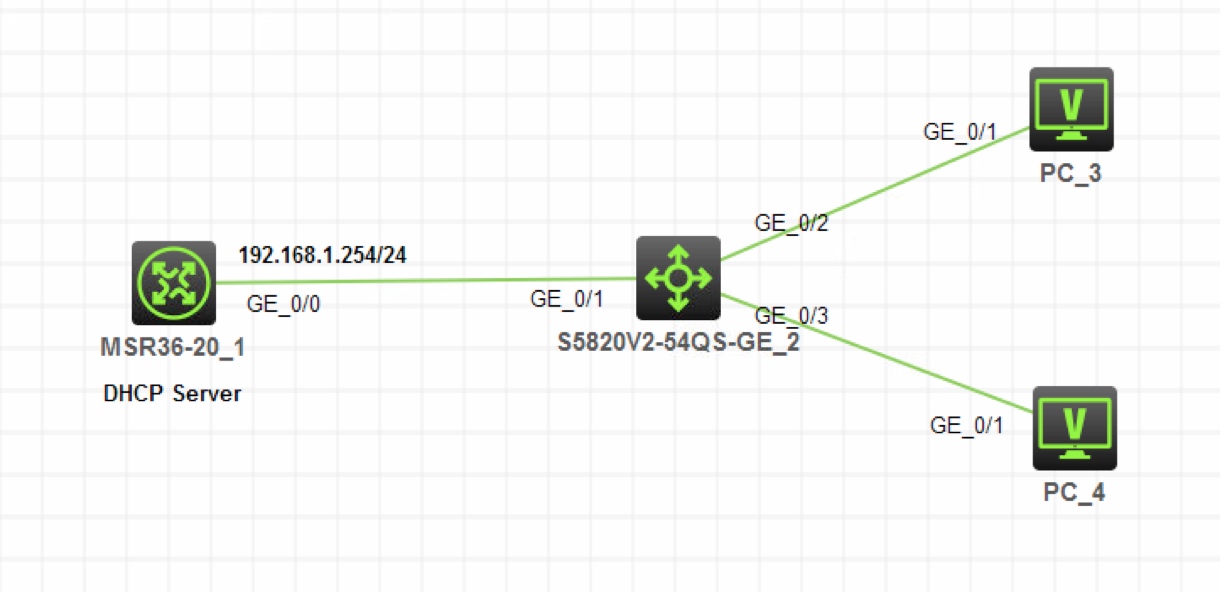

实验拓扑

图1-1

注：如无特别说明，描述中的R1或SW1对应拓扑中设备名称末尾数字为1的设备，R2或SW2对应拓扑中设备名称末尾数字为2的设备，以此类推

实验需求

  1. 按照图示为R1配置IP地址
  2. 配置R1为DHCP服务器，提供服务的地址池为192.168.1.0/24网段，网关为192.168.1.254，DNS服务器地址为202.103.24.68，202.103.0.117
  3. 192.168.1.10-192.168.1.20为专用地址段，要求不能用于自动分配
  4. PC3和PC4都能获取到192.168.1.0/24网段的IP地址

实验解法

  1. R1配置IP地址部分略

  2. 配置R1的DHCP服务

    步骤1：在R1上开启DHCP服务

    [R1]dhcp enable

    步骤2：创建1号地址池，宣告网段192.168.1.0/24，网关为192.168.1.254，DNS为202.103.24.68和202.103.0.117

    [R1]dhcp server ip-pool 1
[R1-dhcp-pool-1]network 192.168.1.0 mask 255.255.255.0
[R1-dhcp-pool-1]gateway-list 192.168.1.254
[R1-dhcp-pool-1]dns-list 202.103.24.68 202.103.0.117

  3. 配置IP地址排除

    分析：被配置为排除的IP地址段，DHCP服务器将不会进行分配。配置排除的命令需要退出到系统视图配置

    步骤1：配置IP地址排除段，为192.168.1.10-192.168.1.20

    [R1]dhcp server forbidden-ip 192.168.1.10 192.168.1.20

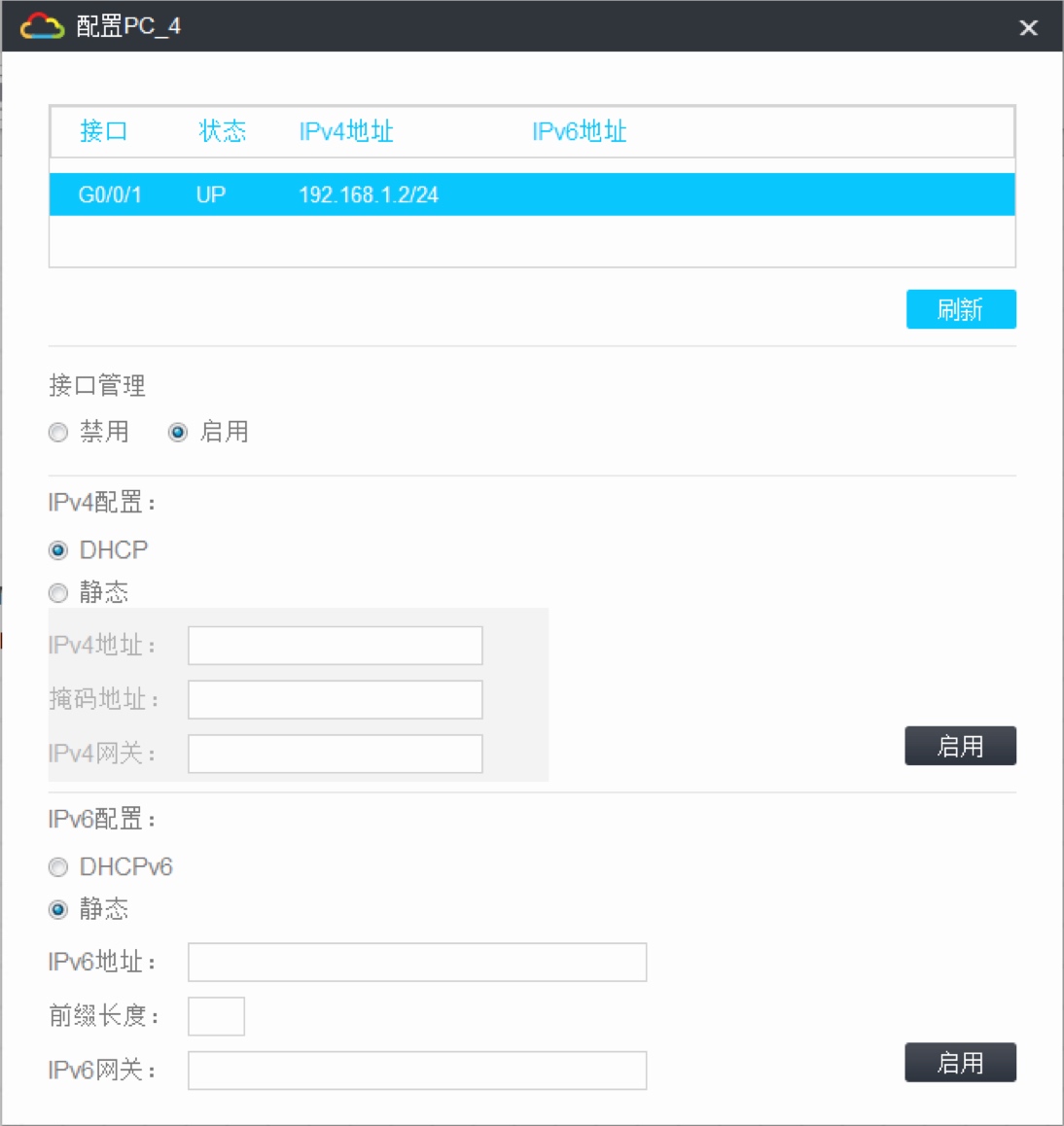

  4. 配置PC3和PC4的IP地址为自动获取，然后可以自动获得192.168.1.0/24网段的IP地址，如图1-2、图1-3所示


图1-2

图1-3
