ACL 实验

实验拓扑

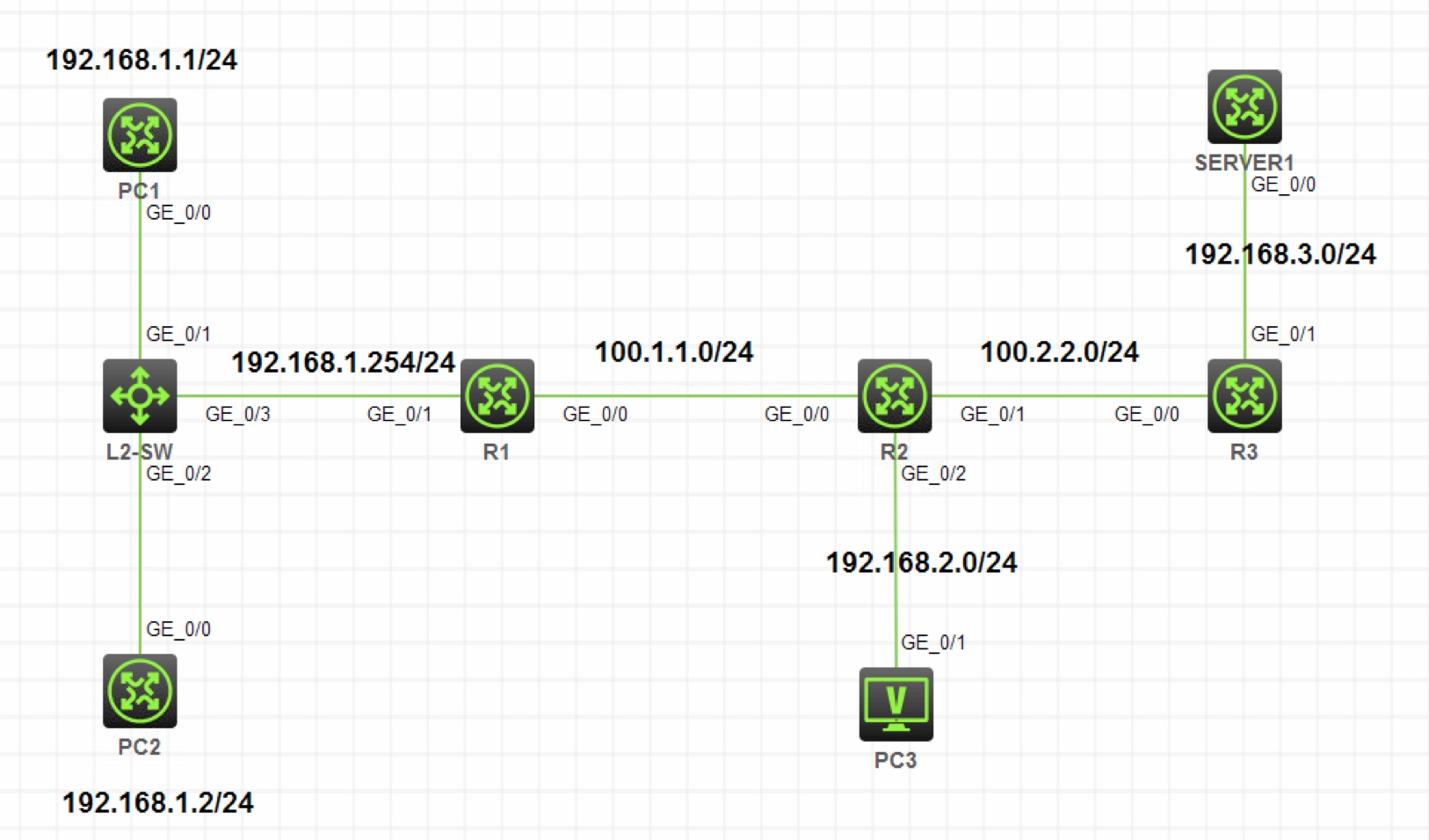

图 1-1

注：如无特别说明，同一网段中，IP 地址的主机位为其设备编号，如 R3 的 g0/0 接口若在 192.168.1.0/24 网段，则其 IP 地址为 192.168.1.3/24，以此类推。此拓扑中 PC1，PC2，SERVER1 使用路由器来模拟

实验需求

按照图示配置 IP 地址
全网路由互通
在 SERVER1 上配置开启 TELNET 和 FTP 服务
配置 ACL 实现如下效果
1. 192.168.1.0/24 网段不允许访问 192.168.2.0/24 网段，要求使用基本 ACL 实现
2. PC1 可以访问 SERVER1 的 TELNET 服务，但不能访问 FTP 服务
3. PC2 可以访问 SERVER1 的 FTP 服务，但不能访问 TELNET 服务
4. 192.168.2.0/24 网段不允许访问 SERVER1，要求通过高级 ACL 实现

实验解法

配置 IP 地址部分略
R1，R2，R3 上配置 RIP 使全网路由互通，步骤略
在 SERVER1 上配置开启 TELNET 和 FTP 服务部分略
配置 ACL 部分

分析：需求 i，要求 192.168.1.0/24 网段不允许访问 192.168.2.0/24 网段，只能使用基本 ACL 实现。基本 ACL 只过滤源 IP 地址，只能在 R2 的 g0/2 接口上配置出方向包过滤来实现。如果配置在两个网段沿途的其他位置，将会影响到 192.168.1.0/24 网段和其他网段的正常通讯
　　需求 ii，PC1 可以访问 SERVER1 的 TELNET 服务，但不能访问 FTP 服务。既然要过滤指定的服务，就只能使用高级 ACL，高级 ACL 不会造成误过滤，所以可以配置在离源地址最近的接口的入方向，也就是 R1 的 g0/1 接口的入方向。另外，由于 H3C 的 ACL 用于包过滤默认动作是允许，所以并不需要专门配置允许 PC1 访问 SERVER1 的 TELNET，只需要配置拒绝访问 FTP 的规则即可
　　需求 iii，PC2 可以访问 SERVER1 的 FTP 服务，但不能访问 TELNET 服务。同理，只能使用高级 ACL，配置在 R1 的 g0/1 接口的入方向。而且也只需要配置拒绝访问 TELNET 的规则即可
　　由于需求 i 和需求 ii 配置在同一个路由器同一个接口的同方向，所以把规则写入到同一个 ACL 即可
　　需求 iv：192.168.2.0/24 网段不允许访问 SERVER1，要求通过高级 ACL 实现。高级 ACL 不会造成误过滤，所以可以配置在离源地址最近的接口的入方向，也就是 R2 的 g0/2 接口的入方向。另外，没有明确说明不允许访问什么服务，就是所有都不允许访问，所以高级 ACL 中的协议需要指定为 IP 协议
　　
步骤 1：创建基本 ACL，使 192.168.1.0/24 网段不能访问 192.168.2.0/24 网段，并在 R2 的 g0/2 接口的出方向配置包过滤
```
[R2]acl basic 2000
[R2-acl-ipv4-basic-2000]rule deny source 192.168.1.0 0.0.0.255
[R2]interface g0/2
[R2-GigabitEthernet0/2]packet-filter 2000 outbound
```
步骤 2：创建高级 ACL，使 PC1 可以访问 SERVER1 的 TELNET 服务，但不能访问 FTP 服务；PC2 可以访问 SERVER1 的 FTP 服务，但不能访问 TELNET 服务，并在 R1 的 g0/1 接口的入方向配置包过滤
```
[R1]acl advanced 3000
[R1-acl-ipv4-adv-3000]rule deny tcp source 192.168.1.1 0 destination 192.168.3.1 0 destination-port range 20 21
[R1-acl-ipv4-adv-3000]rule deny tcp source 192.168.1.2 0 destination 192.168.3.1 0 destination-port eq 23
[R1]interface g0/1
[R1-GigabitEthernet0/1]packet-filter 3000 inbound
```
步骤 3：创建高级 ACL，使PC3 不能访问 SERVER1，并在 R2 的 g0/2 接口的入方向配置包过滤
```
[R2]acl advanced 3000
[R2-acl-ipv4-adv-3000]rule deny ip source 192.168.2.0 0.0.0.255 destination 192.168.3.1 0
[R2]interface g0/2
[R2-GigabitEthernet0/2]packet-filter 3000 inbound
```

效果测试

步骤 1：PC1 和 PC2 都无法 Ping 通 PC3

[PC1]ping 192.168.2.3
Ping 192.168.2.3 (192.168.2.3): 56 data bytes, press CTRL_C to break
Request time out
Request time out
Request time out
Request time out
Request time out

步骤 2：PC1 可以连接 SERVER1 的 TELNET，但不能连接 FTP

    <PC1>telnet 192.168.3.1
    Trying 192.168.3.1 ...
    Press CTRL+K to abort
    Connected to 192.168.3.1 ...

        ******************************************************************************
    * Copyright (c) 2004-2017 New H3C Technologies Co., Ltd. All rights reserved.*
    * Without the owner's prior written consent,                                 *
    * no decompiling or reverse-engineering shall be allowed.                    *
        ******************************************************************************

    login:

    <PC1>ftp 192.168.3.1
    Press CTRL+C to abort.

步骤 3：PC2 可以连接 SERVER1 的 FTP，但不能连接 TELNET

    <PC2>ftp 192.168.3.1
    Press CTRL+C to abort.
    Connected to 192.168.3.1 (192.168.3.1).
    220 FTP service ready.
    User (192.168.3.1:(none)):
    <PC2>telnet 192.168.3.1
    Trying 192.168.3.1 ...
    Press CTRL+K to abort
    Connected to 192.168.3.1 ...

步骤 4：PC3 不能 Ping 通 SERVER1

    [PC3]ping 192.168.3.1
    Ping 192.168.3.1 (192.168.2.3): 56 data bytes, press CTRL_C to break
    Request time out
    Request time out
    Request time out
    Request time out
    Request time out
