NAT 实验

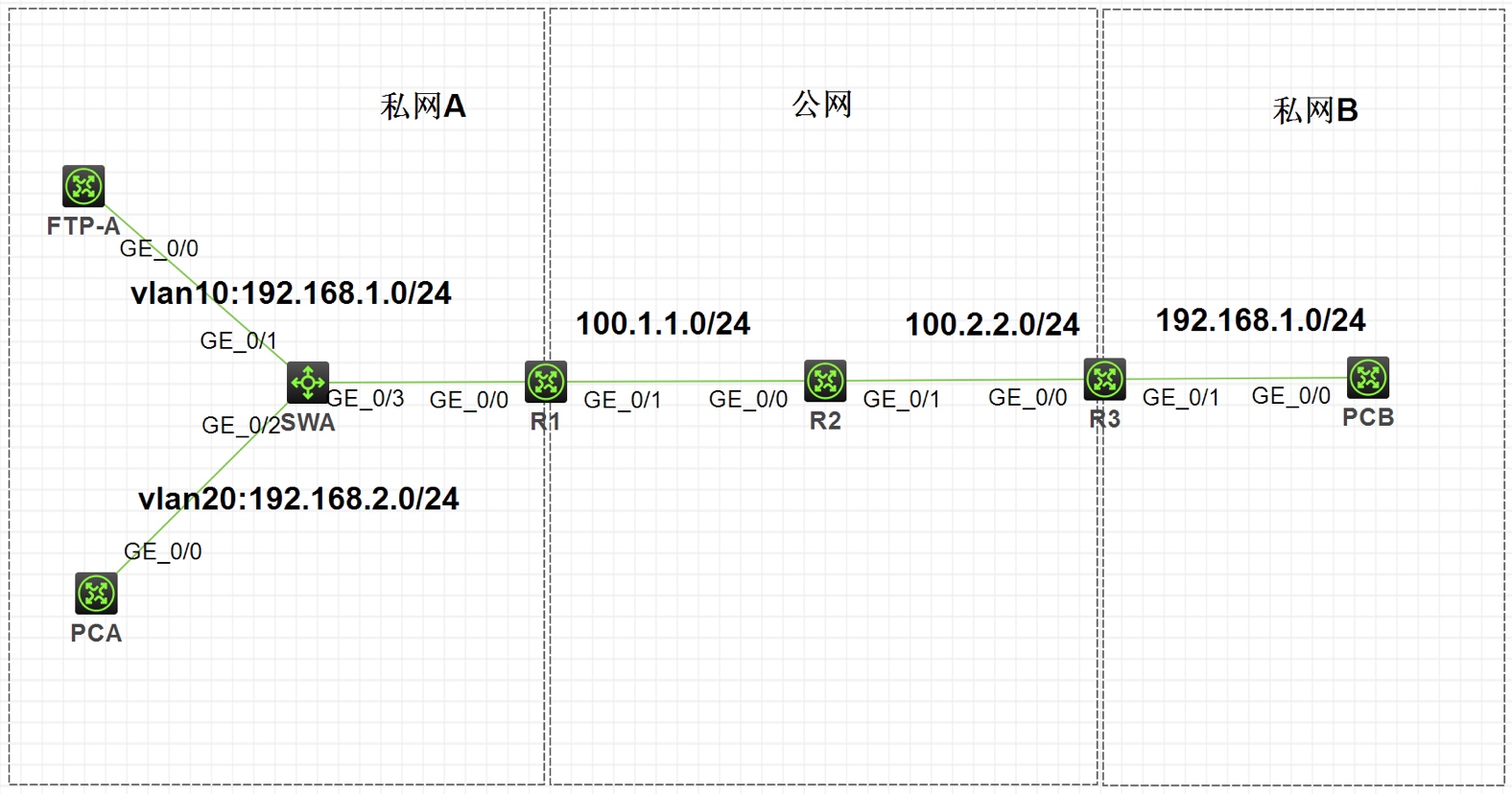

实验拓扑


图 1-1

注：如无特别说明，同一网段中，IP 地址的主机位为其设备编号，如 R3 的 g0/0 接口若在 192.168.1.0/24 网段，则其 IP 地址为 192.168.1.3/24，以此类推。此拓扑中 FTPA，PCA，PCB 使用路由器来模拟

实验需求

  1. 按照图示配置 IP 地址
  2. 私网 A 通过 R1 接入到互联网，私网 B 通过 R3 接入到互联网
  3. 私网 A 内部存在 Vlan10 和 Vlan20，通过 R1 上单臂路由访问外部网络
  4. 私网 A 通过 NAPT 使 Vlan10 和 Vlan20 都能够使用 R1 的公网地址访问互联网
  5. 私网 B 通过在 R3 上配置 EASY IP 访问互联网
  6. 私网 A 配置 NAT SERVER 把 FTPA 的 FTP 服务发布到公网，使 PCB 可以访问

实验解法

  1. 配置 IP 地址部分略

  2. R1 和 R3 上配置默认路由指向公网，配置步骤略

  3. 私网 A 内部单臂路由配置部分略

  4. 私网 A 通过 NAPT 使 Vlan10 和 Vlan20 都能够使用 R1 的公网地址访问互联网

    分析：根据需求得知，ACL 需要配置允许 192.168.1.0/24 和 192.168.2.0/24 网段；私网 A 只有 1 个公网地址可用，意味着创建的 NAT 地址池起始和结束地址就都是 100.1.1.1

    步骤 1：R1 上创建基本 ACL，允许 192.168.1.0/24 和 192.168.2.0/24 网段

    [R1]acl basic 2000
[R1-acl-ipv4-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[R1-acl-ipv4-basic-2000]rule permit source 192.168.2.0 0.0.0.255

    步骤 2：R1 上创建 NAT 地址池，设置公网地址

    [R1]nat address-group 1
[R1-address-group-1]address 100.1.1.1 100.1.1.1

    步骤 3：在 R1 的公网接口上配置 NAPT

    [R1]interface g0/1
[R1-GigabitEthernet0/1]nat outbound 2000 address-group 1

    步骤 4：在 PCA 上 Ping R3 的公网地址，测试是否可以访问互联网

    <PCA>ping 100.2.2.3
Ping 100.2.2.3 (192.168.2.10): 56 data bytes, press CTRL_C to break
56 bytes from 100.2.2.3: icmp_seq=0 ttl=254 time=22.000 ms
56 bytes from 100.2.2.3: icmp_seq=1 ttl=254 time=51.000 ms
56 bytes from 100.2.2.3: icmp_seq=2 ttl=254 time=21.000 ms
56 bytes from 100.2.2.3: icmp_seq=3 ttl=254 time=43.000 ms
56 bytes from 100.2.2.3: icmp_seq=4 ttl=254 time=34.000 ms

  5. 私网 B 通过在 R3 上配置 EASY IP 访问互联网

    分析：根据需求得知，ACL 需要配置允许 192.168.1.0/24 网段；使用 EASY IP，就无需配置 NAT 地址池，直接在公网接口上配置即可，EASY IP 会自动识别公网接口的 IP 地址

    步骤 1：R3 上创建基本 ACL，允许 192.168.1.0/24 网段

    [R3]acl basic 2000
[R3-acl-ipv4-basic-2000]rule permit source 192.168.1.0 0.0.0.255

    步骤 2：在 R3 的公网接口上配置 EASY IP

    [R3]interface g0/0
[R3-GigabitEthernet0/0]nat outbound 2000

    步骤 4：在 PCB 上 Ping R1 的公网地址，测试是否可以访问互联网

    <PCB>ping 100.1.1.1
Ping 100.1.1.1 (192.168.1.10): 56 data bytes, press CTRL_C to break
56 bytes from 100.1.1.1: icmp_seq=0 ttl=254 time=32.000 ms
56 bytes from 100.1.1.1: icmp_seq=1 ttl=254 time=29.000 ms
56 bytes from 100.1.1.1: icmp_seq=2 ttl=254 time=41.000 ms
56 bytes from 100.1.1.1: icmp_seq=3 ttl=254 time=33.000 ms
56 bytes from 100.1.1.1: icmp_seq=4 ttl=254 time=34.000 ms

  6. 私网 A 配置 NAT SERVER 把 FTPA 的 FTP 服务发布到公网，使 PCB 可以访问

    分析：根据需求得知，需要发布 FTPA 的 FTP 服务，也就是把 R1 的公网地址的 20 和 21 端口映射到 FTPA 的私网地址
    　　配置 FTP 服务步骤略
    　　
    步骤 1：在 R1 的公网接口上配置 NAT SERVER，映射端口 20 和 21

    [R1-GigabitEthernet0/1]nat server protocol tcp global current-interface 20 21 inside 192.168.1.10 20 21

    步骤 2：在 PCB 上测试是否能够通过 R1 的公网地址访问 FTPA 的 FTP 服务

    <PCB>ftp 100.1.1.1
Press CTRL+C to abort.
Connected to 100.1.1.1 (100.1.1.1).
220 FTP service ready.
User (100.1.1.1:(none)):
