OSPF 实验

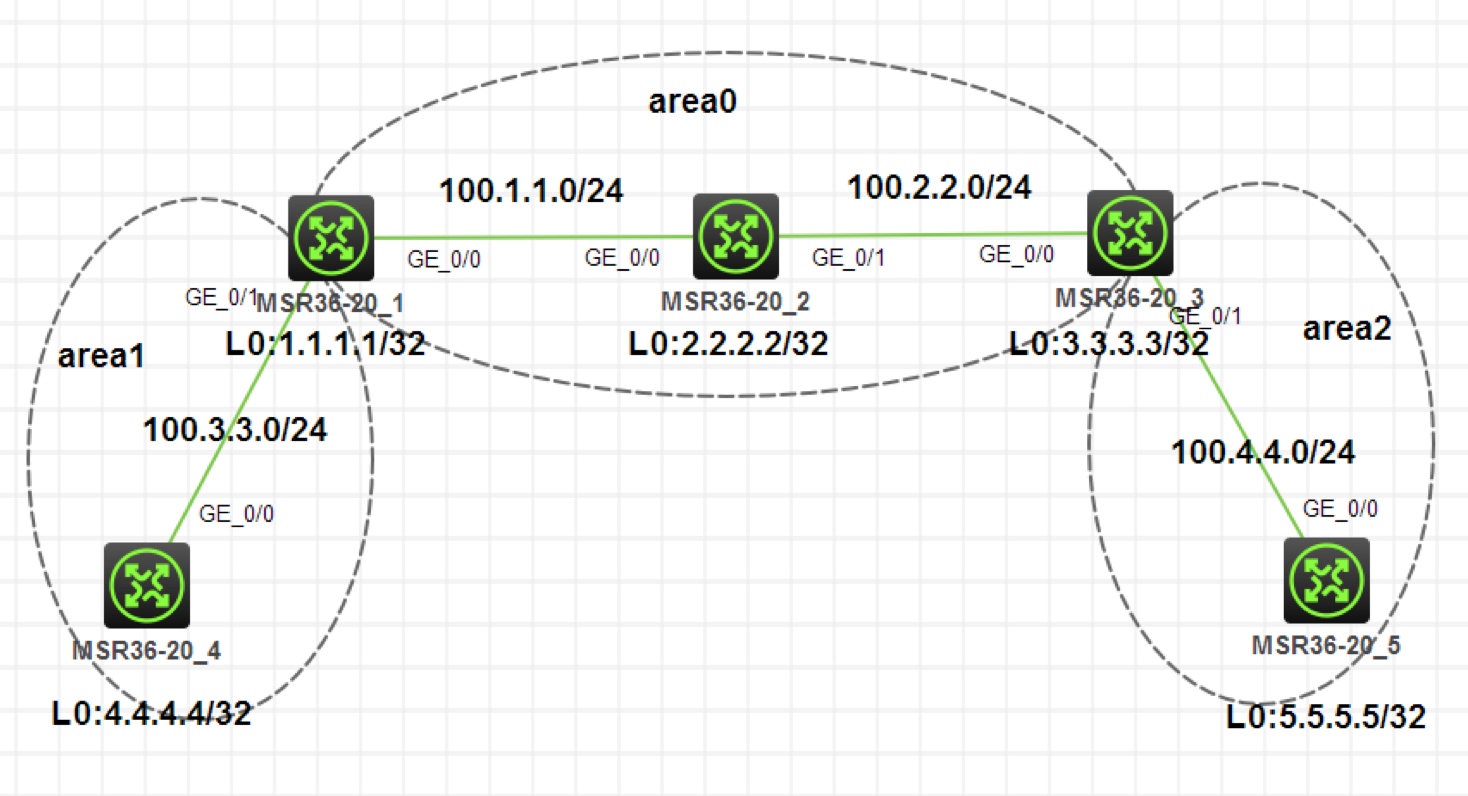

实验拓扑

图 1-1

注:如无特别说明,描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备,R2 或 SW2 对应拓扑中设备名称末尾数字为 2 的设备,以此类推;另外,同一网段中,IP 地址的主机位为其设备编号,如 R3 的 g0/0 接口若在 192.168.1.0/24 网段,则其 IP 地址为 192.168.1.3/24,以此类推


实验需求

  1. 按照图示配置 IP 地址
  2. 按照图示分区域配置 OSPF ,实现全网互通
  3. 为了路由结构稳定,要求路由器使用环回口作为 Router-id,ABR 的环回口宣告进骨干区域

实验解法

  1. 配置 IP 地址部分略

  2. 按照图示分区域配置 OSPF ,实现全网互通

    分析:实现全网互通,意味着每台路由器都要宣告本地的所有直连网段,包括环回口所在的网段。要求 ABR 的环回口宣告进骨干区域,即区域 0,
      同时,每台路由器手动配置各自环回口的 IP 地址作为 Router-id

    步骤 1:在路由器上分别配置 OSPF,按区域宣告所有直连网段和环回口

    [R1]ospf 1 router-id 1.1.1.1
    [R1-ospf-1]area 0
    [R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
    [R1-ospf-1-area-0.0.0.0]network 100.1.1.0 0.0.0.255
    [R1-ospf-1-area-0.0.0.0]area 1
    [R1-ospf-1-area-0.0.0.1]network 100.3.3.0 0.0.0.255

    [R2]ospf 1 router-id 2.2.2.2
    [R2-ospf-1]area 0
    [R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
    [R2-ospf-1-area-0.0.0.0]network 100.1.1.0 0.0.0.255
    [R2-ospf-1-area-0.0.0.0]network 100.2.2.0 0.0.0.255

    [R3]ospf 1 router-id 3.3.3.3
    [R3-ospf-1]area 0
    [R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
    [R3-ospf-1-area-0.0.0.0]network 100.2.2.0 0.0.0.255
    [R3-ospf-1-area-0.0.0.0]area 2
    [R3-ospf-1-area-0.0.0.2]network 100.4.4.0 0.0.0.255

    [R4]ospf 1 router-id 4.4.4.4
    [R4-ospf-1]area 1
    [R4-ospf-1-area-0.0.0.1]network 4.4.4.4 0.0.0.0
    [R4-ospf-1-area-0.0.0.1]network 100.3.3.0 0.0.0.255

    [R5]ospf 1 router-id 5.5.5.5
    [R5-ospf-1]area 2
    [R5-ospf-1-area-0.0.0.2]network 5.5.5.5 0.0.0.0
    [R5-ospf-1-area-0.0.0.2]network 100.4.4.0 0.0.0.255

  3. 检查是否全网互通

    分析:检查 OSPF 是否全网互通,一个是检查邻居关系表,看邻居关系是否正常;另一个是检查路由表,看是否学习到全网路由
      这里只展示 R1 的检查结果

    步骤 1:检查 R1 的邻居关系表

    [R1]display ospf peer

         OSPF Process 1 with Router ID 1.1.1.1
               Neighbor Brief Information

     Area: 0.0.0.0
     Router ID       Address         Pri Dead-Time  State             Interface
     2.2.2.2         100.1.1.2       1   36         Full/BDR          GE0/0

     Area: 0.0.0.1
     Router ID       Address         Pri Dead-Time  State             Interface
     4.4.4.4         100.3.3.4       1   36         Full/DR           GE0/1


    说明:可以看到,R1 分别和 R2 和 R4 建立了邻接关系,状态为 FULL,邻居关系正常
    步骤 2:检查 R1 的路由表

     [R1]display ip routing-table

    Destination/Mask   Proto   Pre Cost        NextHop         Interface
    1.1.1.1/32         Direct  0   0           127.0.0.1       InLoop0
    2.2.2.2/32         O_INTRA 10  1           100.1.1.2       GE0/0
    3.3.3.3/32         O_INTRA 10  2           100.1.1.2       GE0/0
    4.4.4.4/32         O_INTRA 10  1           100.3.3.4       GE0/1
    5.5.5.5/32         O_INTER 10  3           100.1.1.2       GE0/0
    100.1.1.0/24       Direct  0   0           100.1.1.1       GE0/0
    100.1.1.0/32       Direct  0   0           100.1.1.1       GE0/0
    100.1.1.1/32       Direct  0   0           127.0.0.1       InLoop0
    100.1.1.255/32     Direct  0   0           100.1.1.1       GE0/0
    100.2.2.0/24       O_INTRA 10  2           100.1.1.2       GE0/0
    100.3.3.0/24       Direct  0   0           100.3.3.1       GE0/1
    100.3.3.0/32       Direct  0   0           100.3.3.1       GE0/1
    100.3.3.1/32       Direct  0   0           127.0.0.1       InLoop0
    100.3.3.255/32     Direct  0   0           100.3.3.1       GE0/1
    100.4.4.0/24       O_INTER 10  3           100.1.1.2       GE0/0


    说明:可以看到,R1 已经学习到了全网所有网段的路由信息
