交换机是弱电人使用的最多的设备之一，对于交换机的选择，我们一般需要看他的参数才能了解他的性能与用途，而大多数交换机，它的型号表示字符，就已经显示了它的大部分功能，本期我们一直来了解下交换机的命名规则，以华为与H3C为例，看完通过型号就可以清楚常见交换机的功能用途。

一、华为交换机命名规则

一、命令规则：

Quidway SA1A2A3A4A5－A6【 A7A8 】【/A9 A10 A11 】－【 A12 A13 】－【A14 A15 A16 】－【A17 A18 】

**A1表示产品系列，主要标示上行端口的最大接口速率：
**A1为 1 — 盒式10/100M 交换机，上行最高到100M，无管理；
A1为 2 — 盒式10/100M 交换机，上行最高到100M，有管理；
A1为 3 — 盒式10/100/1000M交换机，上行最高到1000M；
A1为 5 — 盒式GE/10GE交换机，上行最高到10GE；

**A2标示所支持的IP层：
**A2为 0 — 纯L2交换机，目前为0，根据产品的更新换代，可以更改为1、2、3、4；
A2为 5 — L2/L3交换机，目前为5，根据产品的更新换代，可以更改为6、7 、8、9；

**A3A4两位数字与产品的端口数相关，根据端口总数确定产品系列：
**A3A4为08 —表示下行端口为8个，  上行端口为0、1、2个；
A3A4为12 —表示下行端口为12个，上行端口为0、1、2个；

**A5  用来区分固定上行口的不同种类，可以标识接口类型、能否堆叠等特性，缺省表示不带上行口：
**A5为Z —表示没有上行接口；
A5为G —表示上行GBIC接口；
A5为P —表示上行SFP接口；
A5为T —表示上行RJ45接口；
A5为V —表示上行VDSL接口；
A5为X —表示上行XPACK(10GE LAN)接口；
A5为W —表示上行可配置WAN接口；
A5为C —表示上行接口可选配；
A5为M —表示上行接口为多模光口；
A5为S —表示上行接口为单模光口；

A6 作为设备最大用户端口数标识：

如8、12、16、24、48口等，如果设备已经配置最大用户端口数量，而且为RJ45的电口，则A6缺省，其他情况下应当与A7 A8组合显示用户端口信息。

A7 A8作为用户口种类标识，如电口、多模光口，单模光口等，缺省表示全部为电口：

A7 A8 为 FM，表示全部为多模光口；
A7 A8 为 FS，表示全部为单模光口；

A9 A10 A11为可选项：

在用户口可选配情况下，标识设备用户固定口的数目和种类，如电口TP、多模光口FM，单模光口FS等。特殊情况下，如果所有用户口均为选配（没有固定口），根据端口实际情况用SFP或GBC标识。

A12 A13作为设备电源交直流标识：

缺省为AC交流、直流必须用DC标识。

A14 A15 A16 作为RPS冗余电源接口标识：

3000、5000系列缺省为支持。

A17 A18 作为可选项：

用以突出产品版本的特性，缺省为标准版本。
SI (Basic software Image)表示设备为基本版本，包含基础特性。
EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。
PWR 表示设备为支持远程以太网供电，供电符合802.3AF标准

三、举例说明：

案例一：华为S2700系列

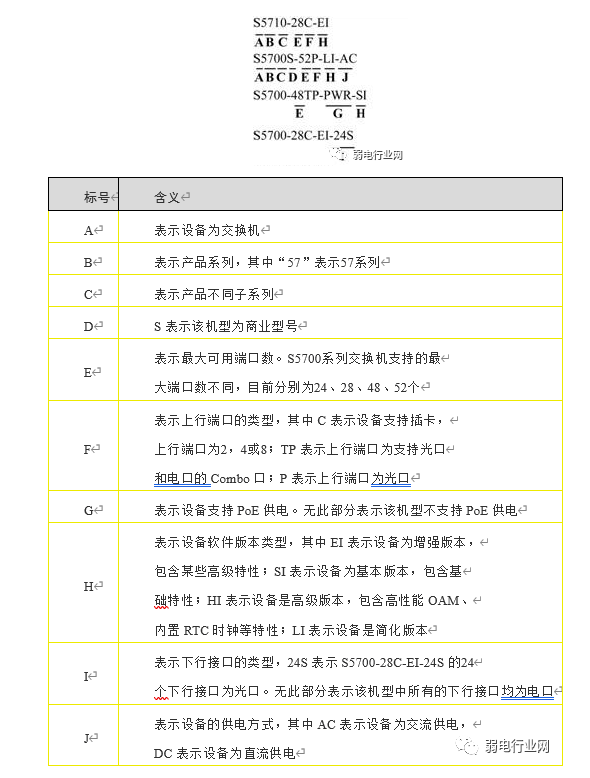

**案例二：华为S5700系例
**

二、H3C交换机命令规则

1、机框式设备命名规则

H3C中、高端以太网交换机都是机框式设备，且都属于三层交换机。其产品命名中最后两位数字表示设备支持的业务单板槽位数，前面的数字则表示系列名，其中系列名的末尾数字表示三层交换的含义，可能为5及以上的数字。如S12518高端核心路由交换机表示设备提供18个业务插槽，属于S12500系列且具有三层路由交换功能。

2、盒式设备命名规则
H3C低端以太网交换机都是盒式设备，分为二层交换机或三层交换机。为了便于描述，使用此类格式表示低端交换机的产品型号：S—AB—CC—DD—EE—PWR—FF。

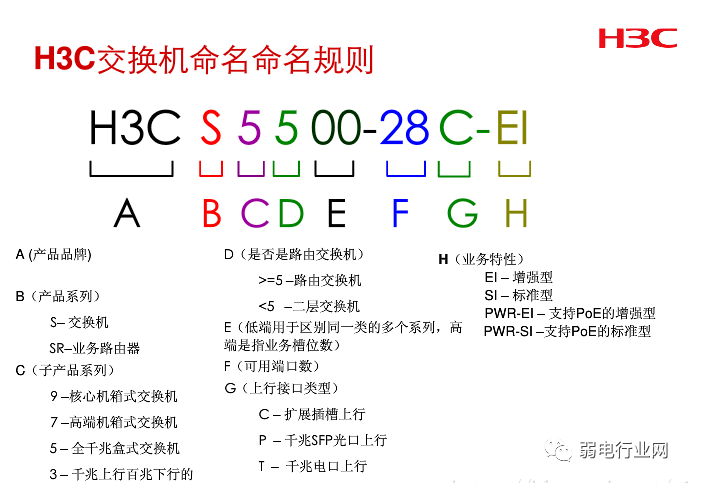

h3c交换机的命令规则，我们通过一个实例来详解，我们通过下面的H3C S5500-28C-EI这个交换机来了解它的意义。

根据上面型号对应的ABCDEFGH,来了解它代表的意义。

**A列 ：**产品品牌

**B列 ：**产品系列

S — 交换机

SR —业务路由器

**C列 ：**子产品系列

9 — 核心机箱式交换机

7 — 高端机箱式交换机

5 — 全千兆盒式交换机

3 — 千兆上行/百兆下行盒式交换机

**D列 ：**是否带路由功能

>=5  三层交换机

<5  二层交换机

**E列 ：**用于区别同一型号的多个系列

例如00/10/20

**F列 ：**中低端交换机表示可用端口数

**G列 ：**上行接口类型

C — 扩展插槽上行

P — 千兆SFP光口上行

T — 千兆电口上行

TP— 光电复用

F — 全光口

M— 支持MCE功能

R — 冗余（soho级别中后缀R代表机架交换机）

**H 列：**业务特性

HI — 旗舰型

SI — 标准型

EI — 增强型

LI — 精简型

PWR-SI — 支持POE的标准型

PWR-EI — 支持POE的增强型

SI：标准型弱三层

PWR：远程供电

DC：直流供电

AC：交流供电

V：VLAN划分（SOHO产品）

E：增强型（SOHO产品），E前缀表示教育网专供交换机

H：增强型（SOHO）

＋：升级版本
