IP和TCP抓包分析实验

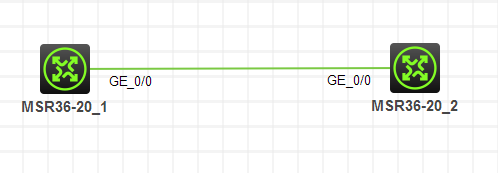

实验拓扑

图1-1

注：如无特别说明，描述中的R1或SW1对应拓扑中设备名称末尾数字为1的设备，R2或SW2对应拓扑中设备名称末尾数字为2的设备，以此类推

实验需求

配置IP地址，R1的g0/0口是1.1.1.1/24，R2的g0/0口是1.1.1.2/24
在该链路上开启抓包
在R1上ping R2
开启wireshark，查看抓取的ping包的内容
在R2上开启FTP服务
在R1上访问R2的FTP
刷新wireshark，查看抓取的FTP的登录名和密码

实验解法

修改设备名称
步骤1：在R1上进入系统视图，修改设备名称为R1

<H3C>system-view
System View: return to User View with Ctrl+Z.
[H3C]sysname R1
[R1]

步骤2：在R2上进入系统视图，修改设备名称为R2

<H3C>system-view
System View: return to User View with Ctrl+Z.
[H3C]sysname R2
[R2]

配置IP地址
步骤1：在R1上进入g0/0接口的接口视图，配置IP地址为1.1.1.1/24
```
[R1]interface g0/0
[R1-GigabitEthernet0/0]ip address 1.1.1.1 24
```
步骤2：在R2上进入g0/0接口的接口视图，配置IP地址为1.1.1.1/24
```
[R2]interface g0/0
[R2-GigabitEthernet0/0]ip address 1.1.1.2 24
```
开启抓包

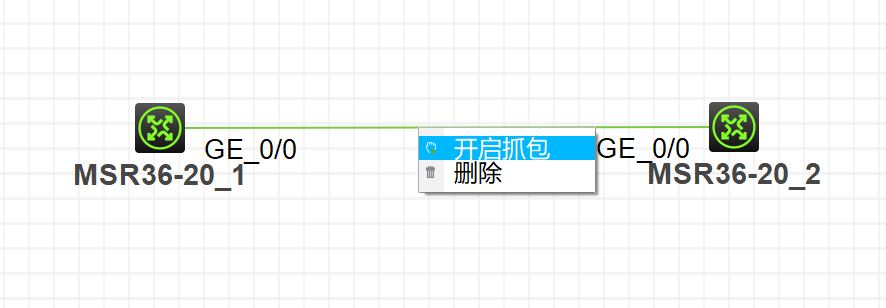

步骤1：右键点击R1和R2相连的链路，点击开启抓包，如图1-2所示

在R1上PING R2

[R1]ping 1.1.1.2
Ping 1.1.1.2 (1.1.1.2): 56 data bytes, press CTRL_C to break
56 bytes from 1.1.1.2: icmp_seq=0 ttl=255 time=1.000 ms
56 bytes from 1.1.1.2: icmp_seq=1 ttl=255 time=1.000 ms
56 bytes from 1.1.1.2: icmp_seq=2 ttl=255 time=0.000 ms
56 bytes from 1.1.1.2: icmp_seq=3 ttl=255 time=1.000 ms
56 bytes from 1.1.1.2: icmp_seq=4 ttl=255 time=1.000 ms

开启Wireshark，查看抓取的Ping包内容

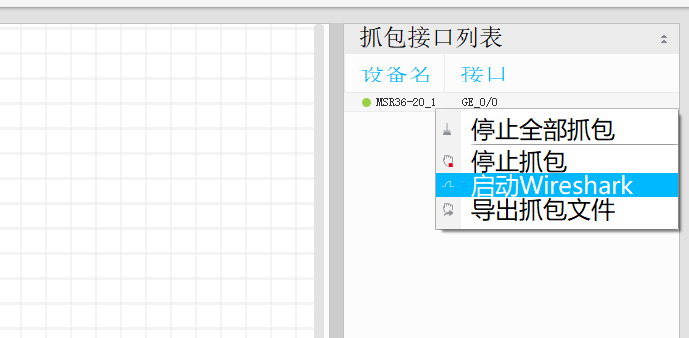

步骤1：点开HCL右侧边栏，右键点击GE0/0接口，并点击启动Wireshark，如图1-3所示

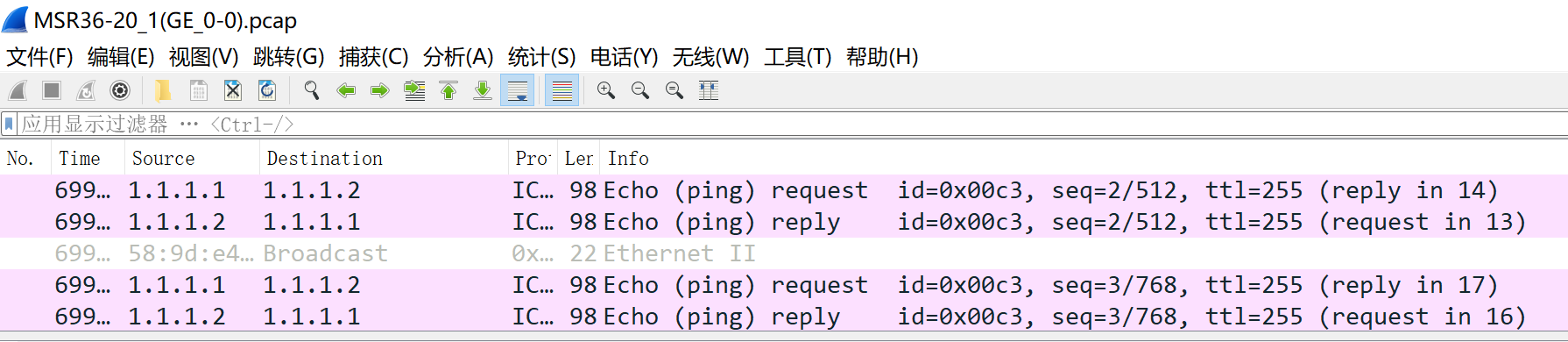

步骤2：在Wireshark中可以看到抓到的数据包，紫色高亮的就是Ping包，如图1-4所示

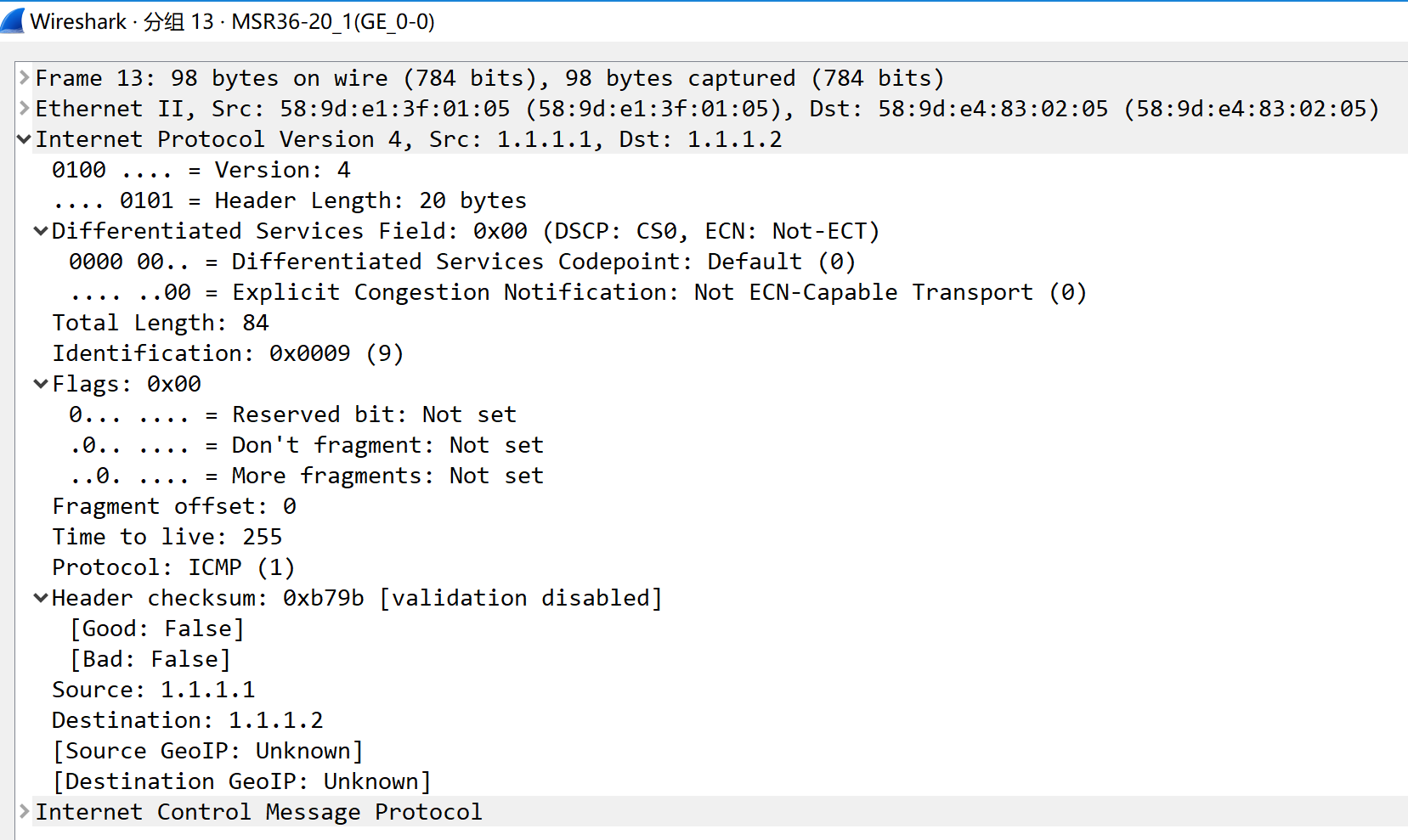

_步骤3：双击某个Ping包，查看数据包详细内容，展开`Internet Protocol Version 4`，可以查看到详细的IP头部格式，如图1-5所示_

在R2上开启FTP服务，创建用户wangdaye，密码123456

[R2]ftp server enable
[R2]local-user wangdaye class manage
New local user added.
[R2-luser-manage-wangdaye]password simple 123456
[R2-luser-manage-wangdaye]authorization-attribute user-role level-15
[R2-luser-manage-wangdaye]service-type ftp

在R1上访问FTP服务，输入用户名和密码

注意：FTP登录功能只能在用户视图下使用

<R1>ftp 1.1.1.2
Press CTRL+C to abort.
Connected to 1.1.1.2 (1.1.1.2).
220 FTP service ready.
User (1.1.1.2:(none)): wangdaye
331 Password required for wangdaye.
Password:
230 User logged in.
Remote system type is UNIX.
Using binary mode to transfer files.

刷新Wireshark，发现已经抓取到FTP的登录名和密码，如图1-6所示
