H3C配置管理实验

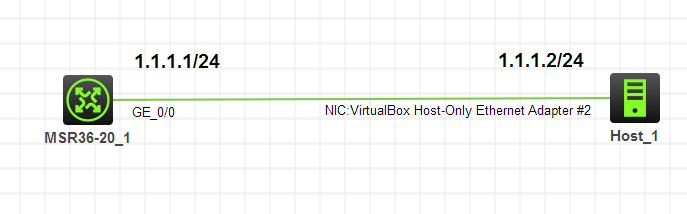

实验拓扑

图1-1

注：如无特别说明，描述中的R1或SW1对应拓扑中设备名称末尾数字为1的设备，R2或SW2对应拓扑中设备名称末尾数字为2的设备，以此类推

实验需求

1. 按照图示连接到真机，并配置IP地址（真机IP地址配置到VirtualBox Host-Only Ethernet Adapter网卡）
2. R1保存当前配置
3. 在R1上开启FTP服务
4. 使用真机访问FTP服务，把R1的配置文件拷贝到本地
5. 在R1上清空配置，重启R1，确认已配置为空配状态
6. 再次在R1开启FTP服务，并把真机拷贝的配置文件还原到路由器
7. 更改R1的启动配置文件名
8. 再次重启R1，确认配置已还原

实验解法

1. 配置IP地址部分略

2. R1保存当前配置，并确认，命令如下

   [R1]save
   The current configuration will be written to the device. Are you sure? [Y/N]:y
   Please input the file name(*.cfg)[flash:/startup.cfg]
   (To leave the existing filename unchanged, press the enter key):
   Validating file. Please wait...
   Configuration is saved to device successfully.


3. R1上开启FTP服务，创建用户wangdaye，密码123

   步骤1：开启FTP服务

   [R1]ftp server enable


   步骤2：创建用于FTP身份验证的用户，配置密码，并设置用户权限级别和服务类型

   [R1]local-user wangdaye class manage
   New local user added.
   [R1-luser-manage-wangdaye]password simple 123456
   [R1-luser-manage-wangdaye]authorization-attribute user-role level-15
   [R1-luser-manage-wangdaye]service-type ftp


4. 使用真机访问FTP服务，备份R1的配置文件

   步骤1：使用资源管理器访问FTP服务，如图1-2所示

图1-2
步骤2：输入用户名和密码，如图1-3所示

图1-3

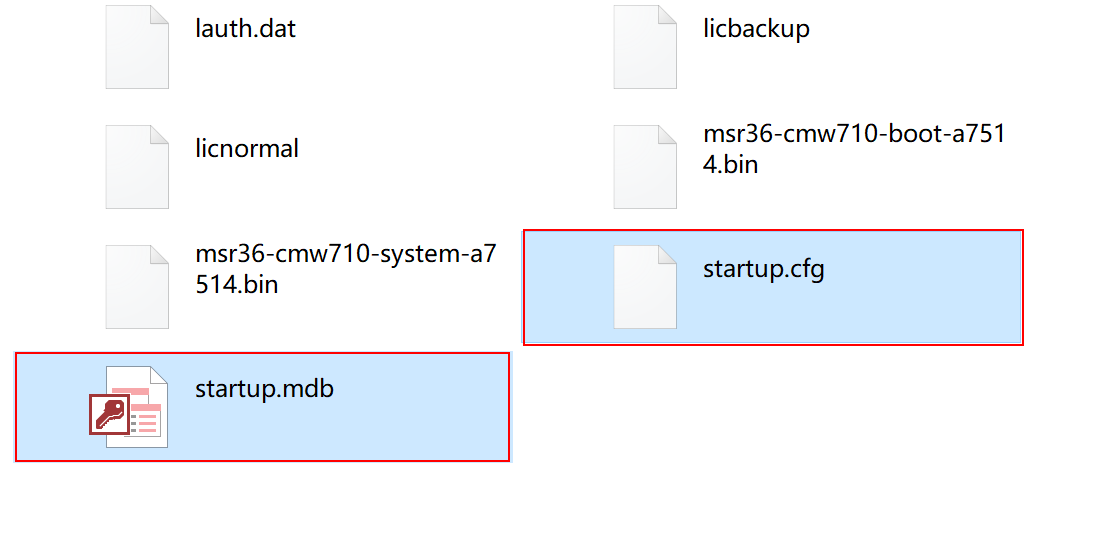

_步骤3：复制R1的配置文件，如图1-4所示_

图1-4

5. 在R1上清空配置，命令如下

   分析：此时R1的配置已经备份到PC上，现在把R1的配置清空，再测试还原备份的配置是否有效

   <R1>reset saved-configuration
   The saved configuration file will be erased. Are you sure? [Y/N]:y
   Configuration file in flash: is being cleared.
   Please wait ...
   Configuration file is cleared.


6. 重启R1，命令如下

   注意：重启设备时，第一次确认提示是设备检测到配置被清空，询问是否要重新保存当前配置。此次询问需要输入n来否定；第二次确认提示才是询问是否确认要重启，应该输入y

   <R1>reboot
   Start to check configuration with next startup configuration file, please wait.........DONE!
   Current configuration may be lost after the reboot, save current configuration? [Y/N]:n
   This command will reboot the device. Continue? [Y/N]:y
   Now rebooting, please wait...


7. 查看R1配置，发现R1的配置已经变成空配状态

   <H3C>display current-configuration
   #
    version 7.1.075, Alpha 7571
   #
    sysname H3C
   #
   system-working-mode standard
   xbar load-single
   password-recovery enable
   lpu-type f-series
   #
   vlan 1


8. 再次把R1的g0/0口配置IP地址，并开启FTP，命令略

9. 把真机上的配置文件还原到路由器，过程略

10. 更改R1的启动配置文件名，命令如下

    startup saved-configuration startup.cfg
    Please wait… Done.

11. 重启R1，确认配置已经还原到清空前的状态

    display cu
    display current-configuration

    version 7.1.075, Alpha 7571

    sysname R1

    system-working-mode standard
    xbar load-single
    password-recovery enable
    lpu-type f-series
    vlan 1
