静态路由实验

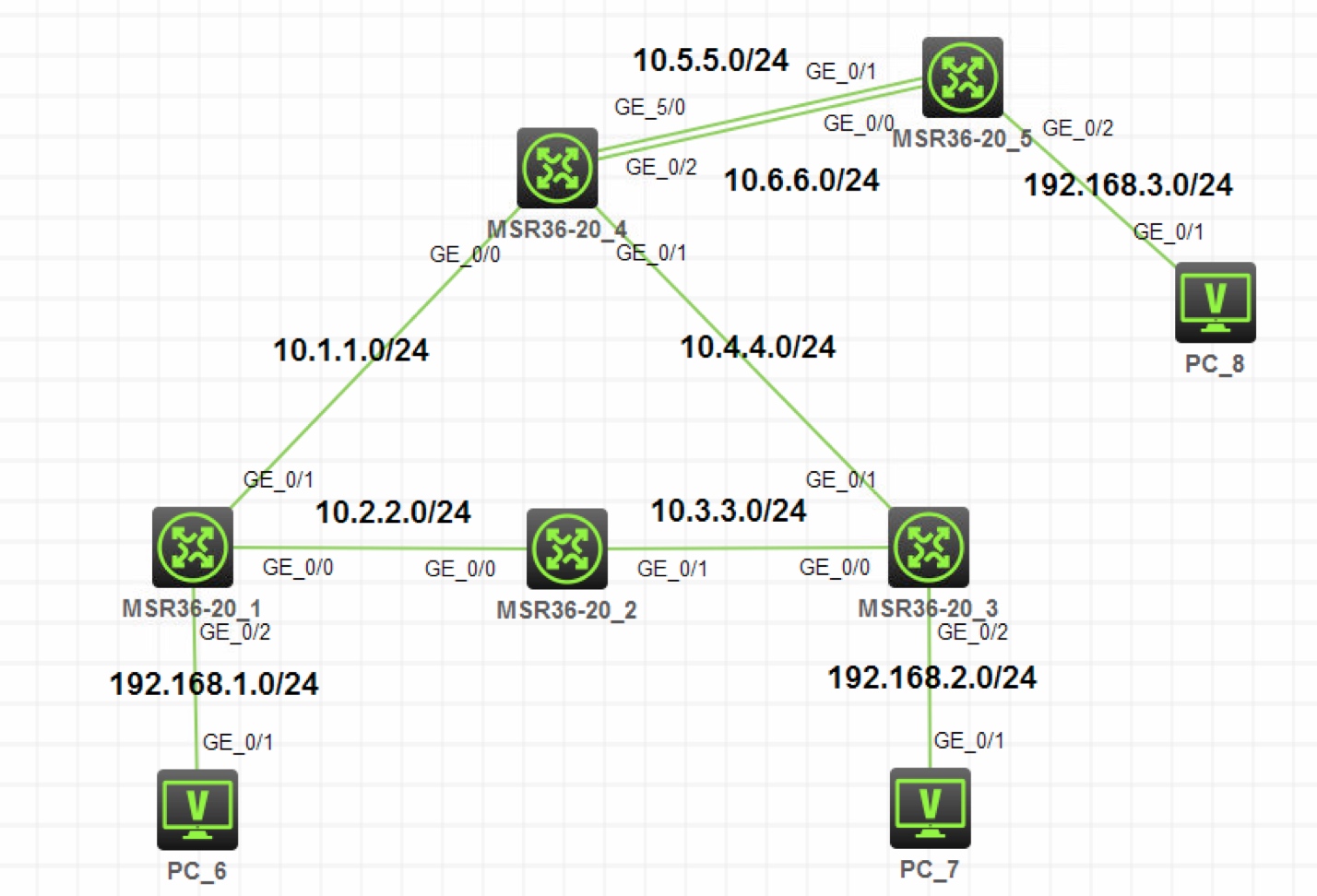

实验拓扑

图1-1

注：如无特别说明，描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备，R2 或 SW2 对应拓扑中设备名称末尾数字为 2 的设备，以此类推；另外，同一网段中，IP 地址的主机位为其设备编号，如 R3 的 g0/0 接口若在 192.168.1.0/24 网段，则其 IP 地址为 192.168.1.3/24，以此类推

实验需求

  1. 按照图示配置 IP 地址
  2. 按照如下路径规划配置静态路由，实现连接 PC 的业务网段互通
    1. 192.168.1.0/24 网段到达 192.168.2.0/24 网段经过 R1，R2，R3
    2. 192.168.2.0/24 网段到达 192.168.1.0/24 网段经过 R3，R4，R1
    3. 192.168.1.0/24 网段到达 192.168.3.0/24 网段经过 R1，R4，R5
    4. 192.168.2.0/24 网段到达 192.168.3.0/24 网段经过 R3，R4，R5
    5. 192.168.3.0/24 网段到达 192.168.1.0/24 网段和 192.168.2.0/24 网段的路由来回一致
    6. R5 上不允许出现到达其他业务网段的明细路由
    7. 所有经过 R4 和 R5 的流量通过等价路由实现负载分担

实验解法

  1. 配置 IP 地址部分略

  2. 按照需求配置静态路由，实现连接 PC 的业务网段互通

    分析：配置静态路由时，首先要明确一点，是要求全网互通，还是只要求业务网段互通。如果是只要求业务网段互通的话，就只需要配置到达业务网段的静态路由，并不需要配置到达途径的互联网段的静态路由
    　　根据这个思路，就可以得知，只需要按照规划的路径，使沿途每台路由器上具有到达目的业务网段的路由就可以了
    　　另外，对于某些路由器，某些业务网段是其直连网段，路由器会自动产生相应的直连路由，并不需要再额外配置静态路由

    步骤 1：配置 192.168.1.0/24 网段到 192.168.2.0 网段的静态路由

    分析：目的网段是 192.168.2.0/24 网段，需要经过 R1，R2，R3，在 R1 上需要配置静态路由，下一跳指向 R2 ，R2 上也需要配置静态路由，下一跳指向 R3，R3 上会自动产生到达 192.168.2.0/24 网段的直连路由，不需要额外配置

    [R1]ip route-static 192.168.2.0 24 10.2.2.2
[R2]ip route-static 192.168.2.0 24 10.3.3.3

    步骤 2：配置 192.168.2.0/24 网段到 192.168.1.0 网段的静态路由

    分析：目的网段是 192.168.1.0/24 网段，需要经过 R3，R4，R1，在 R3 上需要配置静态路由，下一跳指向 R4 ，R4 上也需要配置静态路由，下一跳指向 R1，R1 上会自动产生到达 192.168.1.0/24 网段的直连路由，不需要额外配置
    [R3]ip route-static 192.168.1.0 24 10.4.4.4
    [R4]ip route-static 192.168.1.0 24 10.1.1.1

    步骤 3：配置 192.168.1.0/24 网段到 192.168.3.0 网段的静态路由

    分析：目的网段是 192.168.3.0/24 网段，需要经过 R1，R4，R5，在 R1 上需要配置静态路由，下一跳指向 R4 ，R4 上也需要配置静态路由，下一跳指向 R5，且 R4 到 R5 之间要求有等价路由，R5 上会自动产生到达 192.168.3.0/24 网段的直连路由，不需要额外配置
    [R1]ip route-static 192.168.3.0 24 10.1.1.4
    [R4]ip route-static 192.168.3.0 24 10.5.5.5
    [R4]ip route-static 192.168.3.0 24 10.6.6.5

    步骤 4：配置 192.168.2.0/24 网段到 192.168.3.0 网段的静态路由

    分析：目的网段是 192.168.3.0/24 网段，需要经过 R3，R4，R5，在 R3 上需要配置静态路由，下一跳指向 R4 ，R4 在上一步已经配置过了，无需再次配置，R5 上会自动产生到达 192.168.3.0/24 网段的直连路由，不需要额外配置
    [R3]ip route-static 192.168.3.0 24 10.4.4.4

    步骤 5：配置 192.168.3.0/24 网段到 192.168.1.0 网段的静态路由

    分析：目的网段是 192.168.1.0/24 网段，要求来回路径一致，就是要经过 R5，R4，R1，在 R5 上需要配置静态路由，下一跳指向 R4 ，但又不允许出现明细路由，那么只能通过默认路由来实现，而且 R5 到 R4 上需求有等价路由，R4 在步骤 2 已经配置过了到达 192.168.1.0/24 网段的路由，不需要再次配置，R1 上会自动产生到达 192.168.1.0/24 网段的直连路由，也不需要额外配置
    [R5]ip route-static 0.0.0.0 0 10.5.5.4
    [R5]ip route-static 0.0.0.0 0 10.6.6.4

    步骤 6：配置 192.168.3.0/24 网段到 192.168.2.0 网段的静态路由

    分析：目的网段是 192.168.2.0/24 网段，要求来回路径一致，就是要经过 R5，R4，R3，R5 在上一步已经配置过了默认路由，不需要再次配置，R4 需要配置静态路由，下一跳指向 R3，R3 上会自动产生到达 192.168.3.0/24 网段的直连路由，也不需要额外配置
    [R4]ip route-static 192.168.2.0 24 10.4.4.3
